Arduino Mini Light
DISCONTINUADO - REEMPLAZADO POR A000088. La placa Arduino mas pequeña. Funciona perfectamente en una placa de desarrollo o en aplicaciones donde el espacio es primordial.
COD: A000004
Peso: 0.010 Kg
Disponibilidad: Sin Stock
ARS 180.00
El producto no está disponible para la venta en este momento
Características
DISCONTINUADO - REEMPLAZADO POR A000088
Arduino Mini es una placa con un pequeño microcontrolador basada en el ATmega328, pensada para ser usada en placas de prototipado y donde el espacio es un bien escaso. Cuenta con 14 entradas/salidas digitales (de las cuales 6 pueden ser usadas como salidas PWM ), 8 entradas analógicas y un cristal de 16 MHZ. Puede ser programada con el adaptador Mini USB u otros adpatadores USB o RS232 a TTL serial
Advertencia: No Alimente el Arduino mini con mas de 9 voltios, o conecte la alimentación al revés: probablemente acabará con él.
Sumario
| Microcontrolador | ATmega328 |
| Voltaje de funcionamiento | 5V |
| Voltaje de entrada | 7-9 V |
| Pines E/S digital | 14 (de las cuales 6 pueden ser usadas como salidas PWM) |
| Pines entrada analógica | 8 (de las cuales 4 se extienden en pines) |
| DC Corriente continua por pin E/S | 40 mA |
| Memoria Flash | 32 KB (de las cuales 2 KB son usadas por el bootloader) |
| SRAM | 2 KB |
| EEPROM | 1 KB |
| Velocidad de reloj | 16MHz |
Programación
El Arduino Mini puede ser programado con el Software Arduino (download). Para más detalles, véase la referencia y tutoriales.
Para programar el Arduino Mini, necesitará un Mini USB adapter u otro adaptador USB o RS232a TTL serial. Véase la página comenzando con el Arduino Mini para obtener más instrucciones.
El ATmega328del Arduino Mini viene pregrabado con un bootloader que le permite cargarle nuevo código sin el uso de un programador in-system. El Bootloader se comunica usando el protocolo original STK500 (reference,C header files).
También puede omitir el gestor de arranque y el programa del ATmega328 con un ICSP (In-Circuit Serial Programming), véase la página bootloading the Mini para más información sobre el cableado de una cabecera ICSP con el Mini y véase la página programador para obtener instrucciones para cargar un sketch usando un programador.
Entradas y Salidas.

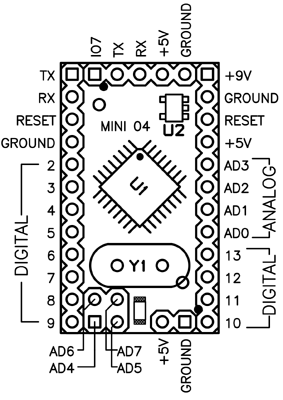

Cada uno de los 14 pines digitales del Mini pueden ser usados como entrada o salida. Operan a 5 voltios. Cada pin puede proporcionar o recibir un máximo de 40mA y tienen una resistencia interna pull-up (desconectada por defecto) de 20-50kOhms. Los pines 3, 5, 6, 9, 10 y 11 pueden proporcionar una salida PWM; Para más detalles ver función analogWrite(). En todo caso, el adaptador Mini USB (u otro) se conecta a los pines 0 y 1.
El Mini tiene 8 entradas analógicas, cada una de las cuales ofrece 10 bits de resolución, es decir, 1024 valores. Las entradas de la 0 a la 3 se extienden en pines; Las entradas de la 4 a 7 requieren soldadura en los orificios existentes. Por defecto, las entradas analógicas miden desde masa (ground) hasta 5 voltios, sin embargo, es posible cambiar el valor superior del rango usando el pin AREF y código apropiado en el sketch.

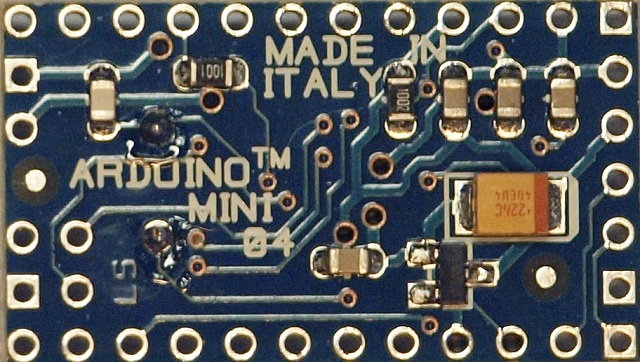

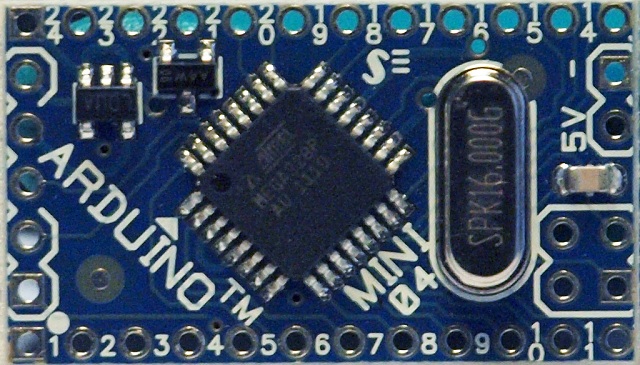

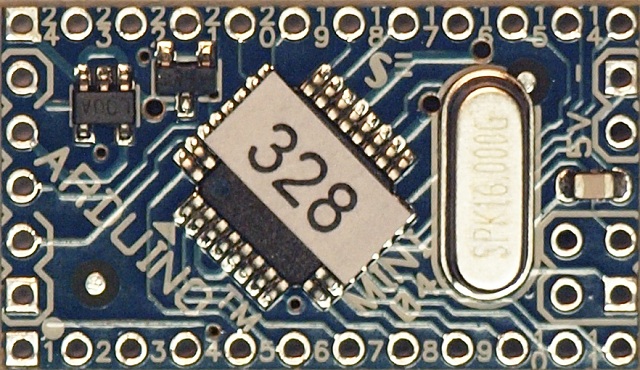

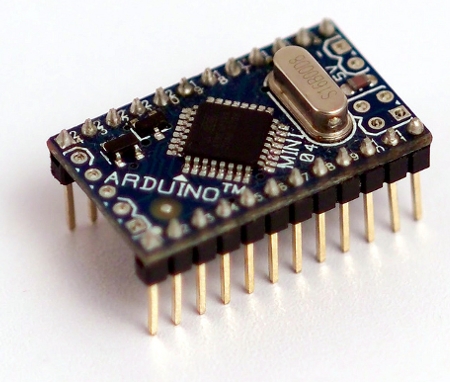

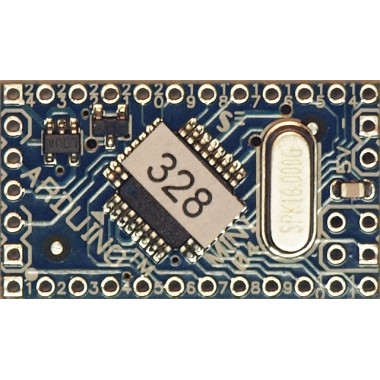

Galería de Imágenes
Archivos
Arduino Mini 04 Schematic (23 Kb)
Gerbers para el Arduino Mini 04 (15 Kb)Comentarios
Escribir Comentarioignacio artola (12/11/2012 - 13:11)
Hola, quisiera consultar si con la placa Arduino Mini Light es posible usar un display tipo I000133B Display LCD Azul - Blanco, de ser asi cuantas salidas/entradas quedan disponibles. Muchas gracias. Saludo atte *** Respondido vía email ***
ELIZONDO MARIO (09/07/2012 - 04:11)
hola soy mario me gustaria saber si lo envian al interior y cuanto seria su valor, si tengo que hacer una compra determinada sea de un producto o valor? desde ya muchas gracias *** Respondido vía email ***
Ignacio (05/06/2012 - 17:26)
Hola, me podrías decir las dimensiones de la placa? Gracias *** Respondido vía email ***
