Motor - Stepper - Servo Shield para Arduino

Motor - Stepper - Servo Shield para Arduino

Este shield de Adafruit permite controlar motores DC, stepper y servos. Se suministra armado, listo para funcionar.

COD: D000081

Peso: 0.040 Kg

Disponibilidad: Sin Stock

Su correo electrónico:

ARS 504.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

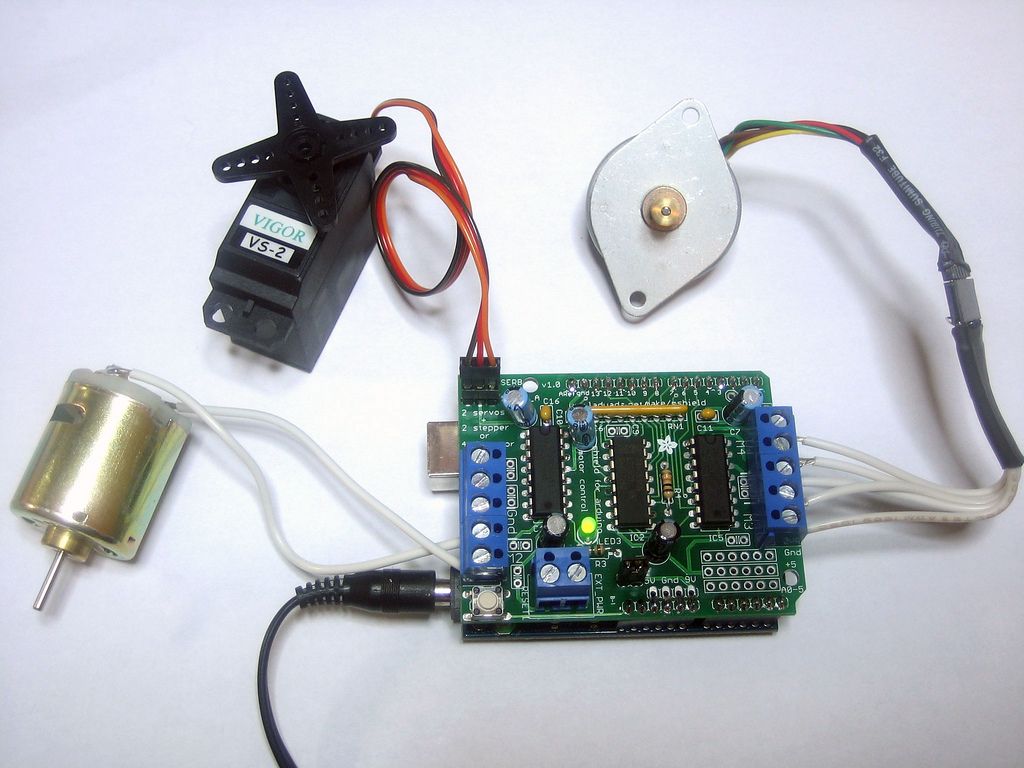

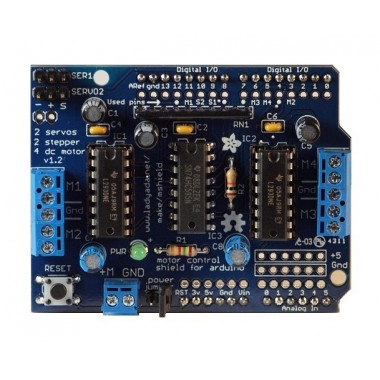

Este shield de Adafruit permite controlar motores DC, stepper y servos. Se suministra armado, listo para funcionar. Puede optarse por una versión en formato de KIT para armar. Dispone de 4 puentes H, lo que permite el control de hasta 2 stepper o 4 motores DC. Además, provee conectores para alimentar y controlar hasta 2 servos standard de aeromodelismo. El circuito impreso mantiene el formato standard de Arduino, por lo que puede adosarse directamente sobre el mismo. Los motores, servos y Arduino no están incluidos, debiendo adquirirse por separado.

Características:

  • 2 conectores para servos, cableados al timer dedicado de alta resolución del Arduino, sin problemas de jitter.
  • 4 puentes H: cada chip L293D provee 0.6A por puente (1.2A de pico), con protección térmica y diodos freewheel. Puede alimentar motores de 4.5VDC a 36VDC.
  • Control bi-direccional de hasta 4 motores DC, con selección de velocidad individual de 8 bits (resolución de aproximadamente 0.5%).
  • Hasta dos stepper (unipolar o bipolar), de simple bobina o doble bobina.
  • Resistores de pull-down para mantener las salidas desactivadas durante el reset.
  • Bornes robustos para conectar los motores.
  • Bornera y puente para conexiones separadas de alimentación de potencia y lógica.
  • Compatible con Arduino Mega 1280 y 2560, Duemilanove, Diecimila, UNO y UNO SMD.



Puede accederse a más información sobre este shield en los siguientes links:

http://www.ladyada.net/make/mshield/faq.html

http://www.ladyada.net/make/mshield/make.html

http://www.ladyada.net/make/mshield/use.html
