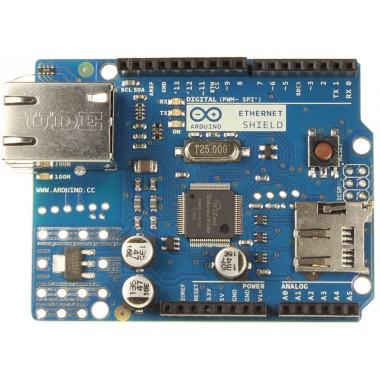

Arduino Ethernet Shield R3

Arduino Ethernet Shield R3

El Arduino Ethernet Shield permite a una placa Arduino conectarse a internet.

COD: A000072

Peso: 0.044 Kg

Disponibilidad: Sin Stock

Su correo electrónico:

ARS 95285.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

El Arduino Ethernet Shield permite a una placa Arduino conectarse a internet. Está basada en el chip ethernet Wiznet W5100. El Wiznet W5100 provee de una pila de red IP capaz de TCP y UDP. Soporta hasta cuatro conexiones de sockets simultáneas. Usa la librería Ethernet para escribir programas que se conecten a internet usando la shield.

Es compatible con el Arduino UNO y Arduino Mega.

El shield provee un conectore ethernet estándar RJ45 y un conector lector de tarjeta Micro SD

El botón de reset en la shield resetea ambos, el W5100 y la placa Arduino.

El shield contiene un número de LEDs para información:

  • PWR: indica que la placa y la shield están alimentadas
  • LINK: indica la presencia de un enlace de red y parpadea cuando la shield envía o recibe datos
  • FULLD: indica que la conexión de red es full duplex
  • 100M: indica la presencia de una conexión de red de 100 Mb/s (de forma opuesta a una de 10Mb/s)
  • RX: parpadea cuando la shield recibe datos
  • TX: parpadea cuando la shield envía datos
  • COLL: parpadea cuando se detectan colisiones en la red

Para más información ver la siguiente página: http://www.arduino.cc/en/Main/ArduinoEthernetShield

Galería de Imágenes

Archivos

Comentarios

Escribir Comentario

OpenHacks (04/04/2016 - 15:45)

Hola, podes alimentar el circuito de tu sensor desde los pines del Shield [3,3V, o 5V, o Vin (alimentación de entrada sin regular)]. Saludos!

Ara (03/04/2016 - 20:37)

Tengo una duda con el shield también puedo alimentar el circuito por ejemplo de mi sensor? Ya que quiero enviar las lecturas a una página web

Juan Pablo (19/05/2014 - 11:41)

Hola Damián, Si, el shield se puede conectar a cualquier red Ethernet con RJ45. Al no tener PoE no puede alimentarse de la red, pero si el Arduino+Shield está alimentado por otro lado, no hay problemas.

Damian (18/05/2014 - 13:25)

Hola, me surguió una duda, si la placa no contiene PoE de todas formas la puedo conectar a un cable RJ45 común?

Juan Pablo (11/09/2013 - 14:35)

Hola Pablo. El módulo es compatible con Arduino Mega, pero no permite PoE. La versión con PoE vamos a traerla en un futuro, aunque aumenta bastante el precio...

Pablo (11/09/2013 - 12:03)

Hola este modulo es compatible con el arduino mega R3? puede ser alimientado por PoE? con que tension 5V? Gracias!

Juan Pablo (18/04/2013 - 10:17)

En el foro de Arduino comentan que es compatible con Due: http://arduino.cc/forum/index.php?topic=134560.0

Sergio (16/04/2013 - 10:36)

Hola es compatible con el Due ? Tenes Stock Gracias

Juan Pablo (10/03/2013 - 09:36)

Hola Juan. Podés utilizar esta librería: http://code.google.com/p/mudbus/ En general, vas a encontrar implementaciones modbus para casi cualquier controlador, o se puede adaptar alguna de modbus RTU para que funcione sobre TCP con algunos cambios menores. Saludos!

Juan (08/03/2013 - 18:23)

Estimados, les consulto por el shield ethernet para arduino, el A000072 Arduino Ethernet Shield R3. - Espesificamente necesitaria saber si soporta comunicacion Modbus/TCP? - es decir, si existen librerias que se puedan utilizar con este shield que me permitan trabajar con el protocolo de comunicacion Modbus/TCP, en modo Master o Slave? - Por otro lado, qué otro controlador puedes recomendarme para trabajar con Modbus/TCP, fuera o dentro de la familia Arduino? Espero ser claro en mi consulta. Desde ya, muchas gracias por su tiempo. Saludos.

ignacio (10/08/2012 - 11:23)

¿tienen idea de cuando vuelven a tener stock? Saludos! *** Respondido vía email ***

Pablo (29/03/2012 - 08:15)

Hola que tal? necesitaría 2 Ethernet Shield y 2 arduino uno. tienen stock? Cuanto sería el costo total con envio a Mendoza? Otro tema vi que tienen Displays color LCD TFT (muy buena onda), tienen stock? talves podría comprar unas 2 de esas también Saludos *** Respondido via email ***

Juan Pablo (10/02/2012 - 09:41)

Hola Mariano. En la semana del 20 de Febrero deberíamos tener stock nuevamente. Gracias.

Mariano (10/02/2012 - 01:03)

¿Sabes cuando te entran nuevamente?
