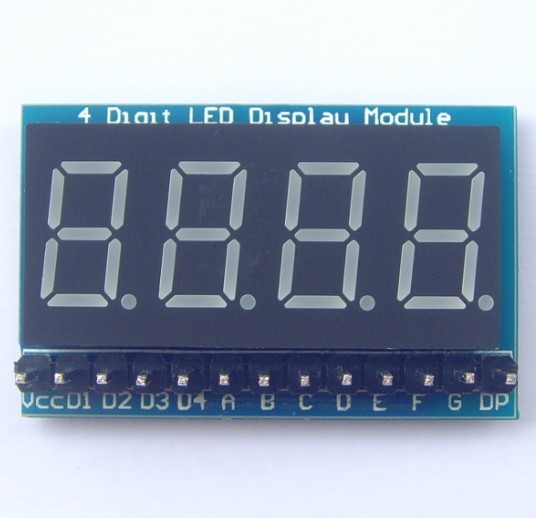

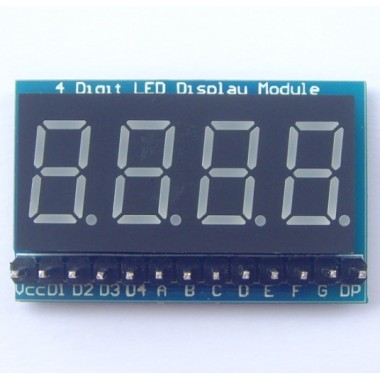

CT00004 - Display 4 Dígitos 7 Segmentos

Paragraph 4 parallel highlighted in red digital control module

Display de 4 dígitos x 7 segmentos color rojo. El conexionado permite la operación mediante el multiplexado de los dígitos.

COD: CT00004

Peso: 0.007 Kg

Disponibilidad: Sin Stock

Su correo electrónico:

ARS 7112.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

Características:

  • Altura de los dígitos: 0.36" (9.14mm)
  • Conexionado: ánodo común, para operación mediante multiplexado de dígitos
  • Control dígitos: mediante un transistor PNP S8550 para cada dígito (activos a nivel bajo)
  • Control segmentos: resistencia limitadora de 1K (activos a nivel bajo)
  • Tensión de alimentación: 3.3V-5V
  • Pines: VCC, dígitos (D1, D2, D3, D4), segmentos (A, B, C, D, E, F, G, DP)
  • Dimensiones: 33.5 x 21 mm

Comentarios

Escribir Comentario

Pablo (04/01/2014 - 23:27)

Hola Federico, este display no tiene multiplexor, sino que las líneas de control de tu circuito deben estar multiplexadas para poder controlarlo. Tampoco tiene memoria, son simplemente los dígitos y un transistor para controlar el ánodo común de cada dígito. Saludos!

Federico (03/01/2014 - 14:49)

Hola, ademas de multiplexor tiene memoria? es decir, queda el ultimo valor cargado a cada digito? gracias.

Pablo (22/10/2013 - 10:22)

Hola Marcos, por ahora este es el único modelo que disponemos, con ánodo común. Saludos!

Marcos (22/10/2013 - 06:51)

Hola tendrias este modelo de display con las mismas caracteristicas pero en Conexionado: catodo común ??? Desde ya muchas gracias. Saludos
