0.96 OLED 128x64- Blue

0.96 OLED 128x64- Blue

Display de 0.96", compuesto por 128x64 pixeles OLED color azul. Funciona sin backlight, por lo que en ambientes oscuros los displays OLED son mas brillantes comparados a los LCD.

COD: EDOL12864O

Peso: 0.010 Kg

Disponibilidad: En Stock

Su correo electrónico:

ARS 19607.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

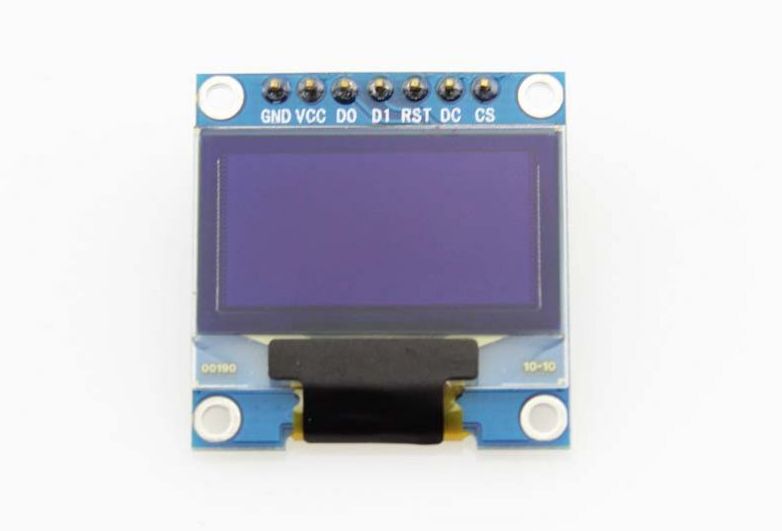

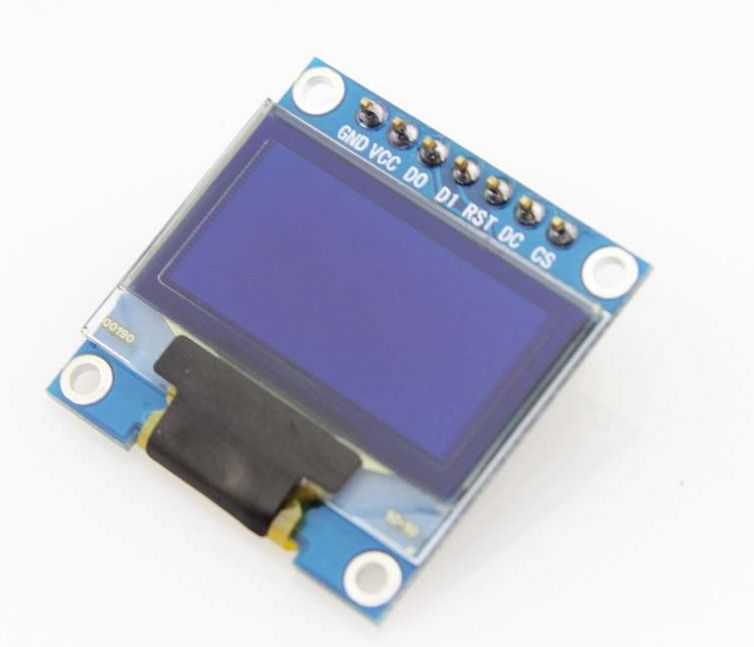

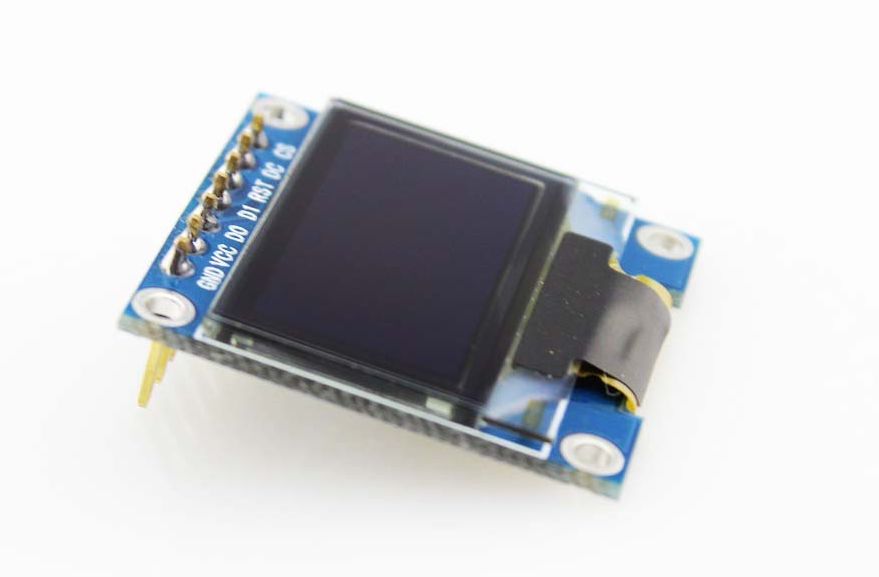

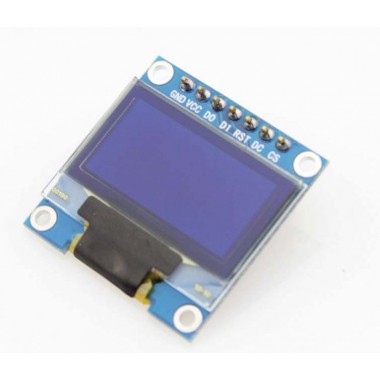

This OLED display module is small, only 0.96” diagonal, it is made of 128x64 individual blue OLED pixels, each one is turn on or off by the controller chip. It works without backlight, that is, in a dark environment, OLED display is higher compared to that of LCD display, you will like the miniature for its crispness.

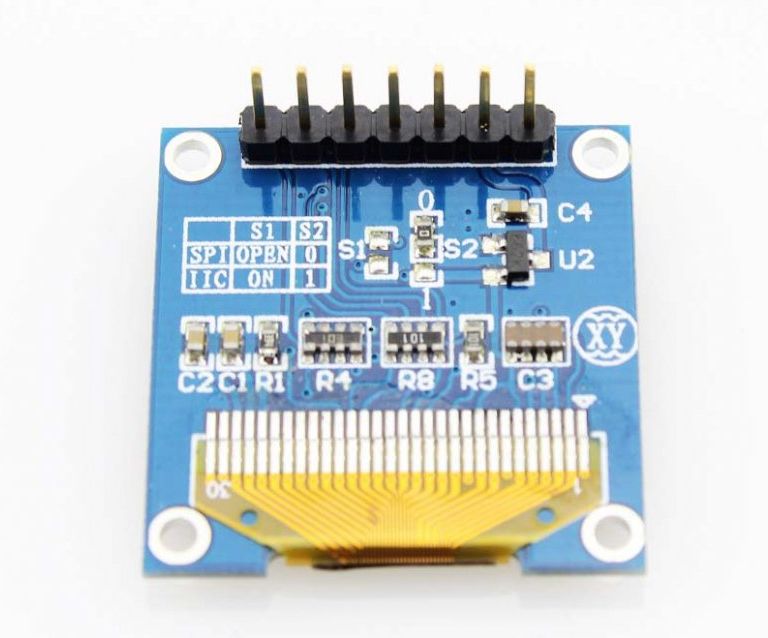

    The Driver chip of this OLED is SSD1306, which is compatible with IIC or SPI communication. So this module can be controlled by SPI or I2C. There are 2 resistors at the back of the module and sick-screen to remind you how to set the communication mode, the default mode is 4-wires SPI mode. That is, except the VCC and GND, 4 wires would be needed when using 4-wires SPI mode. You can also set to the I2C mode, in which mode 2 control wires is needed. There is also a simple switch-cap charge pump that turns 5v into a high voltage drive for the OLEDs, making this module the easiest ways to get an OLED into your project.




Specification

  • Diagonal Screen Size：0.96"
  • Number of Pixels：128 × 64
  • Color Depth：Monochrome (Blue)
  • Dimension：27.8 x27.3x 4.3 mm
  • Working Voltage: 3.3~ 5V DC
  • Power: 0.06W Max
  • Viewing Angle: >160 Degree
  • Duty：1/32
  • Brightness ( cd/m2)：150 (Typ) @ 5V
  • Interface：4-wire SPI/3-wire SPI/I2C Selectable

Download

Galería de Imágenes

Archivos

Comentarios

Escribir Comentario

Matias (03/07/2016 - 12:36)

hola, tenes idea dentro de cuando tendras stock de dos unidades nuevamente?

OpenHacks (23/02/2016 - 09:57)

Hola Franco, aún no hemos podido probar su compatibilidad. En este link puede haber información útil: http://www.microchip.com/forums/m826100.aspx . Saludos!

franco (22/02/2016 - 16:49)

me interesa el display. estoy programando en mplab (xc8) y uso un micro pic18f2550. necesito saber si las librerias que incluye el display son compatibles con el compilador que estoy usando. gracias.

OpenHacks (30/11/2015 - 16:53)

Hola Lucas, tenes que puentear el Switch 1 (S1), y cambiar el 2 (S2) de 0 a 1. Saludos!

Lucas Ezequiel (26/11/2015 - 19:21)

Hola ! he comprado este LCD pero tengo una duda .Para pasar de comunicación SPI a I2C no me queda claro el switch 1 lo dejo abierto o conecto los dos puntos?
